Näh- und Schneidanlage WN-DK 200 Custom

Die WN-DK 200 Custom ist eine vollautomatische Näh- und Ablänganlage zur effizienten Herstellung von konfektionierten Textilzuschnitten mit beidseitig eingenähten Kederkanten. Die Anlage verarbeitet Gewebebahnen direkt von der Materialrolle, vernäht gleichzeitig zwei Keder links und rechts und schneidet das Material anschließend auf eine definierte Länge.

Dank ihrer modularen Bauweise, der hochwertigen Mechanik und der präzisen Steuerung eignet sich die Maschine ideal für Serienproduktionen mit hohen Anforderungen an Wiederholgenauigkeit, Schnittqualität und Prozesssicherheit.

Integrierte Funktionsmodule

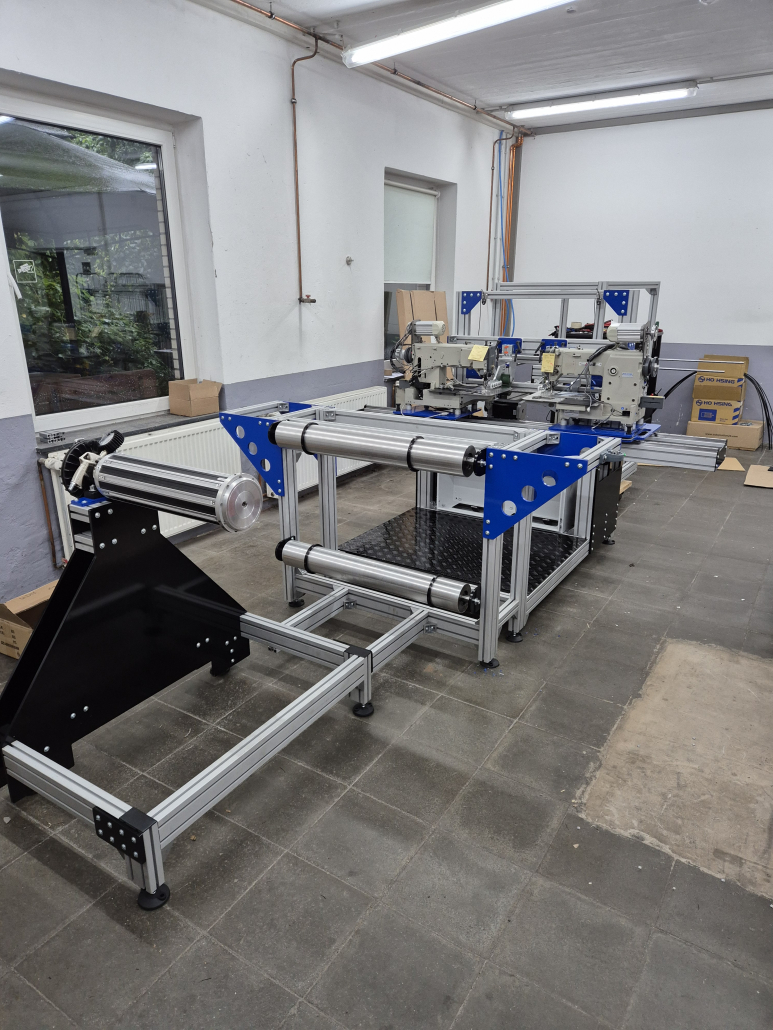

• Materialzuführung mit Spannwelle & Bremse
  Pneumatische Spannwelle für schnellen Rollenwechsel; Feinjustierbare Bremse zur präzisen Zugkraft-Regelung.

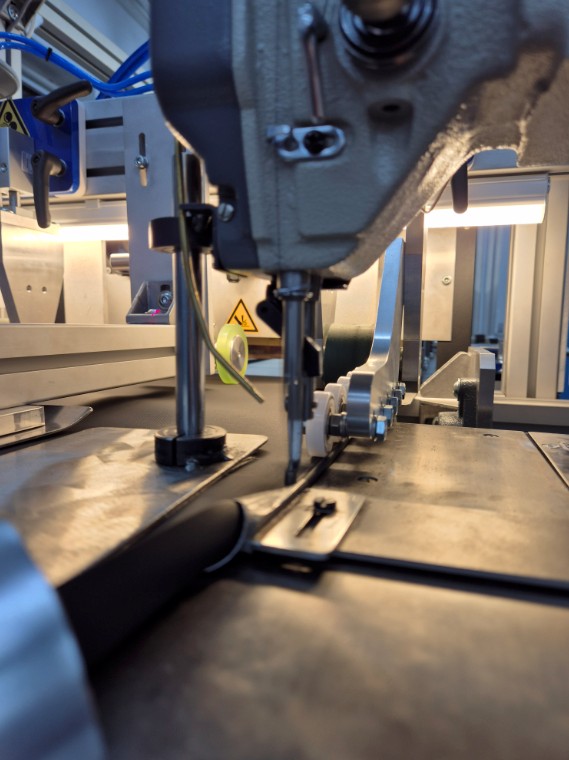

• Zwei Nähköpfe (PLK-G1306)
  Parallel arbeitende Industrienähköpfe vernähen die Keder exakt an die Außenkanten. Mit separaten Steuerungen, Fadenbruchsensoren und einstellbarem Nähfuß.

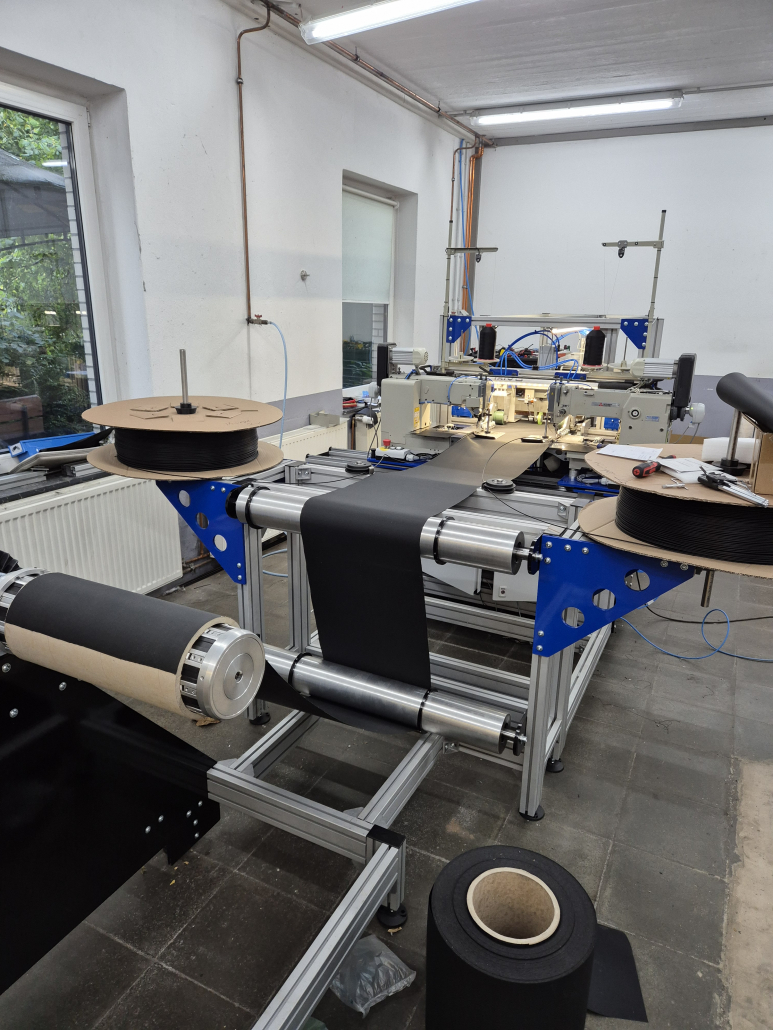

• Kederzuführung über Kedertrommeln
  Saubere und spannungsfreie Zufuhr der Keder für optimale Nahtqualität.

• Transportrollen-System
  Elektrisch angetriebene obere und untere Rollen transportieren das Material synchron durch die Anlage.

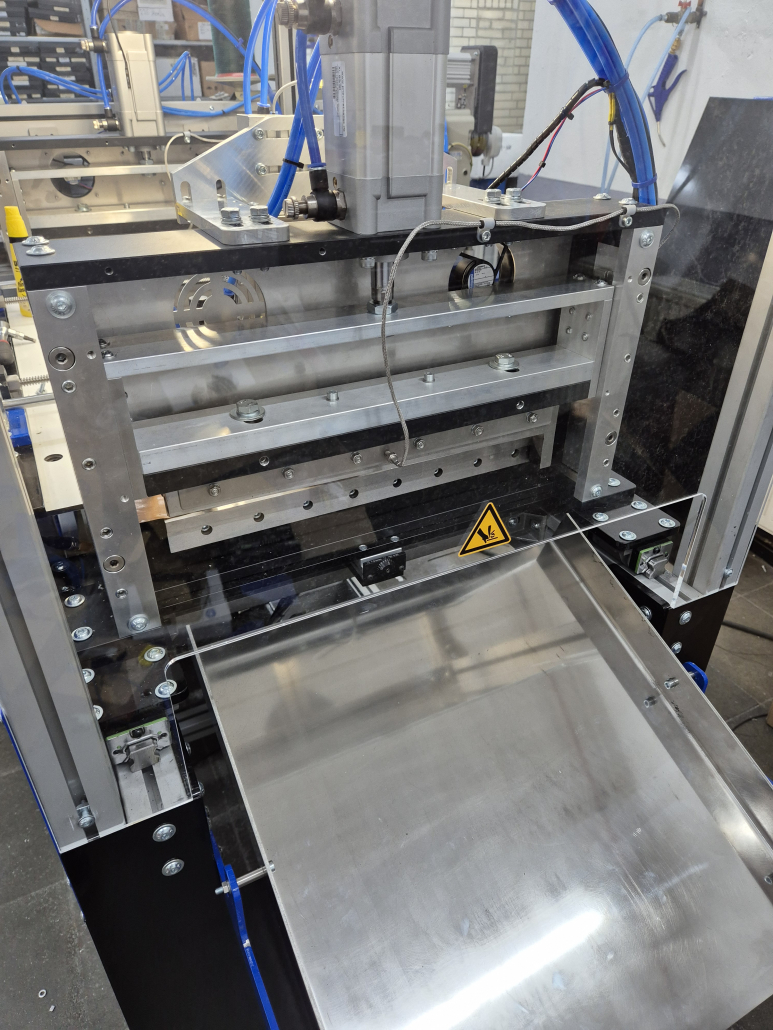

• Schneideeinheit mit zwei pneumatischen Messern (kalt/heiß)
  Messer 1 und Messer 2 können kalt oder beheizt betrieben werden (für verschweißte Kanten). Ein Sensor erfasst das Materialende.

• Abräumer & Produktauswurf
  Pneumatisch absenkbare Transportrolle für automatischen Austrag des fertigen Zuschnitts.

• Markiereinheit
  Pneumatisch gesteuerter Markierstift zur Kennzeichnung jedes Produktes.

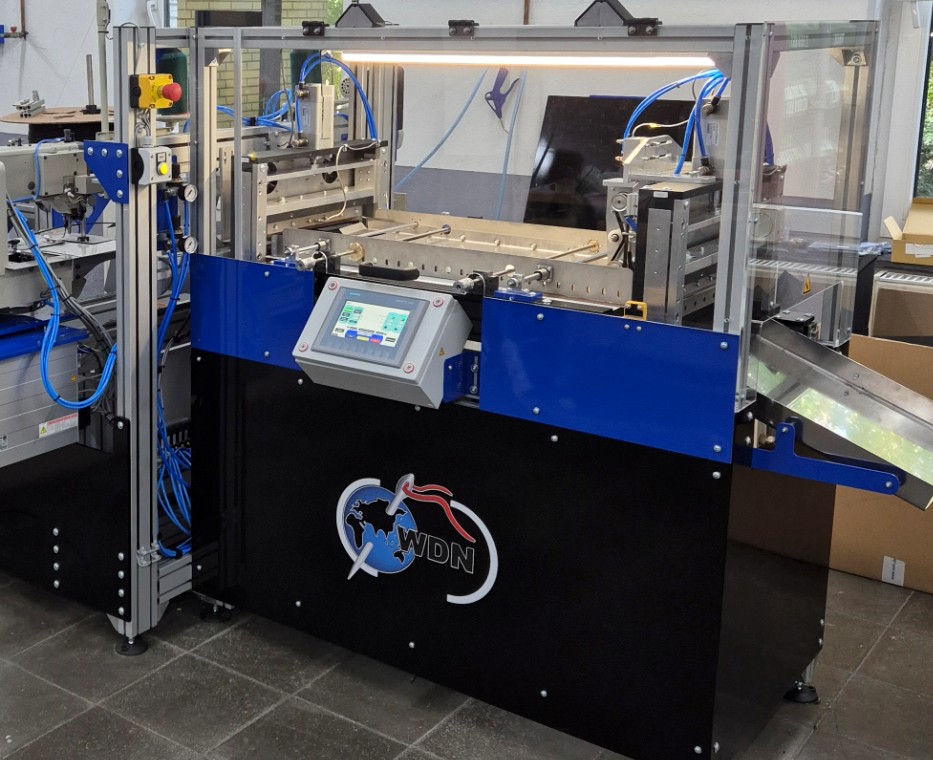

• Touchpanel-Steuerung
  Intuitive Bedienung aller Parameter: Schnittlänge, Naht- und Riegeldaten, Messertemperaturen, Geschwindigkeiten, Diagnosefunktionen sowie manuelle Aktorensteuerung.

Leistungsmerkmale

• Automatisches Vernähen beider Kederkanten

• Präzise Längenmessung über Drehgeber

• Heiß- und Kaltschnitt möglich

• Riegelposition und -länge digital einstellbar

• Vollständiges Monitoring von Fadenbruch, Sensoren und Aktoren

• Robuste Sicherheitsausstattung inkl. Not-Halt, Schutzabdeckungen, Druckluft-Notabluft

Einsatzbereiche

Ideal für technische Textilien, Sonnenschutz, Planen, Kederschienenprodukte, LKW-Planen, Bannerkonfektion und alle Anwendungen, die saubere Kanten mit Keder erfordern.
