Sicherheitseinhausung für Ablänganlage

Die Anlage basiert auf einer robusten Schutzeinhausung, die speziell dafür entwickelt wurde, verschiedenste Bearbeitungs- oder Schneidegeräte sicher und emissionsarm zu betreiben. Die transparente Plexiglas-Kabine schützt Anwender und Umgebung zuverlässig vor Lärm, Staub, Rauch und mechanischen Gefährdungen und verfügt über zwei Fronttüren, Innenbeleuchtung sowie einen Absauganschluss (Ø 50 mm) für den direkten Anschluss an eine bauseitige Absauganlage.

Aktuell ist in der Schutzeinhausung die komplette Ablängtechnik der JM-120 PH-1 verbaut:

Vorschubgerät

• Automatischer Materialtransport über zwei Walzen

• Federbelastete obere Walze für konstanten Anpressdruck

• Einstellbare Materialführungen

• Lichtschranken am Auslauf zur spannungsfreien Materialzufuhr

• Antitwist-Funktion gegen Materialverdrehungen

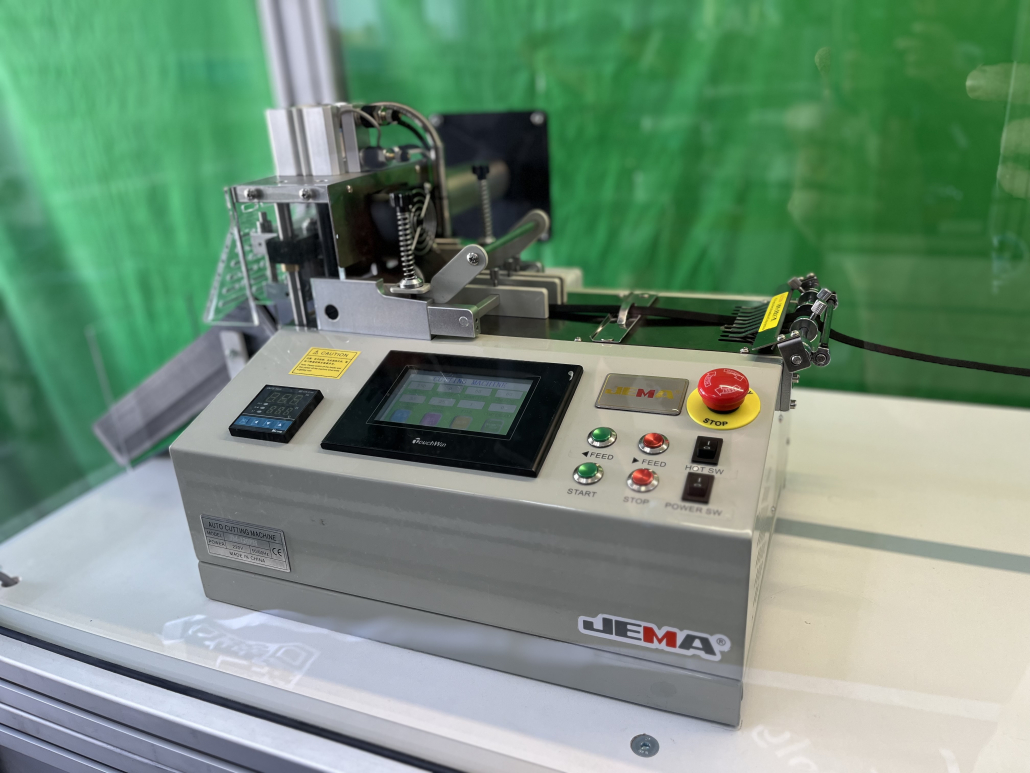

Gurtablänggerät

• Präzises Heißschneiden verschiedener flexibler Materialien

• Pneumatischer Messerschnitt über Druckluftzylinder

• Schneidmesser bis 420 °C erhitzbar, automatische Kantversiegelung beim Heißschnitt

• Walzenantrieb für exakten Vorschub

• Automatische Auswurfvorrichtung über Silikonrolle

• Materialerkennung für Prozesssicherheit (Ende, Störungen)

• Touchpanel-Steuerung mit Längen-, Stückzahl- und Geschwindigkeitsparametern sowie Speicherfunktion

Die Schutzeinhausung bietet damit eine universelle Plattform, die nicht nur für Schneidlösungen wie die JM-120 PH-1 geeignet ist, sondern auch für andere Bearbeitungsgeräte, die emissionsarm, leise und sicher betrieben werden sollen. Durch den modularen Aufbau können einzelne Komponenten bei Bedarf ausgetauscht oder durch andere Aggregate ersetzt werden – die Einhausung übernimmt weiterhin die Schutz-, Absaug- und Bedienumgebung.
