Der Beitrag Näh- und Schneidanlage WN-DK 200 Custom erschien zuerst auf WDN Spezialmaschinen.

]]> .avia-section.av-7bdzda-83133835567c85fc05311a482257de7d{ background-repeat:no-repeat; background-image:url(https://www.wdn-spezialmaschinen.de/wp-content/uploads/2024/03/bg.webp); background-position:50% 50%; background-attachment:scroll; }

Näh- und Schneidanlage WN-DK 200 Custom

Näh- und Schneidanlage

Die WN-DK 200 Custom ist eine vollautomatische Näh- und Ablänganlage zur effizienten Herstellung von konfektionierten Textilzuschnitten mit beidseitig eingenähten Kederkanten. Die Anlage verarbeitet Gewebebahnen direkt von der Materialrolle, vernäht gleichzeitig zwei Keder links und rechts und schneidet das Material anschließend auf eine definierte Länge.

Dank ihrer modularen Bauweise, der hochwertigen Mechanik und der präzisen Steuerung eignet sich die Maschine ideal für Serienproduktionen mit hohen Anforderungen an Wiederholgenauigkeit, Schnittqualität und Prozesssicherheit.

Integrierte Funktionsmodule

  • Materialzuführung mit Spannwelle & Bremse
    Pneumatische Spannwelle für schnellen Rollenwechsel; Feinjustierbare Bremse zur präzisen Zugkraft-Regelung.

  • Zwei Nähköpfe (PLK-G1306)
    Parallel arbeitende Industrienähköpfe vernähen die Keder exakt an die Außenkanten. Mit separaten Steuerungen, Fadenbruchsensoren und einstellbarem Nähfuß.

  • Kederzuführung über Kedertrommeln
    Saubere und spannungsfreie Zufuhr der Keder für optimale Nahtqualität.

  • Transportrollen-System
    Elektrisch angetriebene obere und untere Rollen transportieren das Material synchron durch die Anlage.

  • Schneideeinheit mit zwei pneumatischen Messern (kalt/heiß)
    Messer 1 und Messer 2 können kalt oder beheizt betrieben werden (für verschweißte Kanten). Ein Sensor erfasst das Materialende.

  • Abräumer & Produktauswurf
    Pneumatisch absenkbare Transportrolle für automatischen Austrag des fertigen Zuschnitts.

  • Markiereinheit
    Pneumatisch gesteuerter Markierstift zur Kennzeichnung jedes Produktes.

  • Touchpanel-Steuerung
    Intuitive Bedienung aller Parameter: Schnittlänge, Naht- und Riegeldaten, Messertemperaturen, Geschwindigkeiten, Diagnosefunktionen sowie manuelle Aktorensteuerung.

Leistungsmerkmale

  • Automatisches Vernähen beider Kederkanten

  • Präzise Längenmessung über Drehgeber

  • Heiß- und Kaltschnitt möglich

  • Riegelposition und -länge digital einstellbar

  • Vollständiges Monitoring von Fadenbruch, Sensoren und Aktoren

  • Robuste Sicherheitsausstattung inkl. Not-Halt, Schutzabdeckungen, Druckluft-Notabluft

Einsatzbereiche

Ideal für technische Textilien, Sonnenschutz, Planen, Kederschienenprodukte, LKW-Planen, Bannerkonfektion und alle Anwendungen, die saubere Kanten mit Keder erfordern.

Jetzt anfragen

Der Beitrag Näh- und Schneidanlage WN-DK 200 Custom erschien zuerst auf WDN Spezialmaschinen.

]]> Sicherheitseinhausung für Ablänganlage https://www.wdn-spezialmaschinen.de/sicherheitseinhausung-fuer-ablaenganlage/ Wed, 03 Dec 2025 12:47:30 +0000 https://www.wdn-spezialmaschinen.de/?p=1336 inkl. JM-120 PH-1

Der Beitrag Sicherheitseinhausung für Ablänganlage erschien zuerst auf WDN Spezialmaschinen.

]]> .avia-section.av-dqrgg8-e379f3e548e1bf4238e903093da6c029{ background-repeat:no-repeat; background-image:url(https://www.wdn-spezialmaschinen.de/wp-content/uploads/2024/03/bg.webp); background-position:50% 50%; background-attachment:scroll; }

Sicherheitseinhausung für Ablänganlage

Produktbeschreibung – Sicherheitseinhausung mit integrierter Ablängtechnik (JM-120 PH-1)

Die Anlage basiert auf einer robusten Schutzeinhausung, die speziell dafür entwickelt wurde, verschiedenste Bearbeitungs- oder Schneidegeräte sicher und emissionsarm zu betreiben. Die transparente Plexiglas-Kabine schützt Anwender und Umgebung zuverlässig vor Lärm, Staub, Rauch und mechanischen Gefährdungen und verfügt über zwei Fronttüren, Innenbeleuchtung sowie einen Absauganschluss (Ø 50 mm) für den direkten Anschluss an eine bauseitige Absauganlage.

Aktuell ist in der Schutzeinhausung die komplette Ablängtechnik der JM-120 PH-1 verbaut:

Vorschubgerät

  • Automatischer Materialtransport über zwei Walzen

  • Federbelastete obere Walze für konstanten Anpressdruck

  • Einstellbare Materialführungen

  • Lichtschranken am Auslauf zur spannungsfreien Materialzufuhr

  • Antitwist-Funktion gegen Materialverdrehungen

Gurtablänggerät

  • Präzises Heißschneiden verschiedener flexibler Materialien

  • Pneumatischer Messerschnitt über Druckluftzylinder

  • Schneidmesser bis 420 °C erhitzbar, automatische Kantversiegelung beim Heißschnitt

  • Walzenantrieb für exakten Vorschub

  • Automatische Auswurfvorrichtung über Silikonrolle

  • Materialerkennung für Prozesssicherheit (Ende, Störungen)

  • Touchpanel-Steuerung mit Längen-, Stückzahl- und Geschwindigkeitsparametern sowie Speicherfunktion

Die Schutzeinhausung bietet damit eine universelle Plattform, die nicht nur für Schneidlösungen wie die JM-120 PH-1 geeignet ist, sondern auch für andere Bearbeitungsgeräte, die emissionsarm, leise und sicher betrieben werden sollen. Durch den modularen Aufbau können einzelne Komponenten bei Bedarf ausgetauscht oder durch andere Aggregate ersetzt werden – die Einhausung übernimmt weiterhin die Schutz-, Absaug- und Bedienumgebung.

Jetzt anfragen

Der Beitrag Sicherheitseinhausung für Ablänganlage erschien zuerst auf WDN Spezialmaschinen.

]]> SM-100 https://www.wdn-spezialmaschinen.de/sm-100/ Fri, 22 Mar 2024 14:20:40 +0000 https://www.wdn-spezialmaschinen.de/?p=1161 Markisen Nähanlage

Der Beitrag SM-100 erschien zuerst auf WDN Spezialmaschinen.

]]> .avia-section.av-7lsukp-bbac5301d2e14b7ebc36a1b263be9253{ background-repeat:no-repeat; background-image:url(https://www.wdn-spezialmaschinen.de/wp-content/uploads/2024/03/bg.webp); background-position:50% 50%; background-attachment:scroll; }

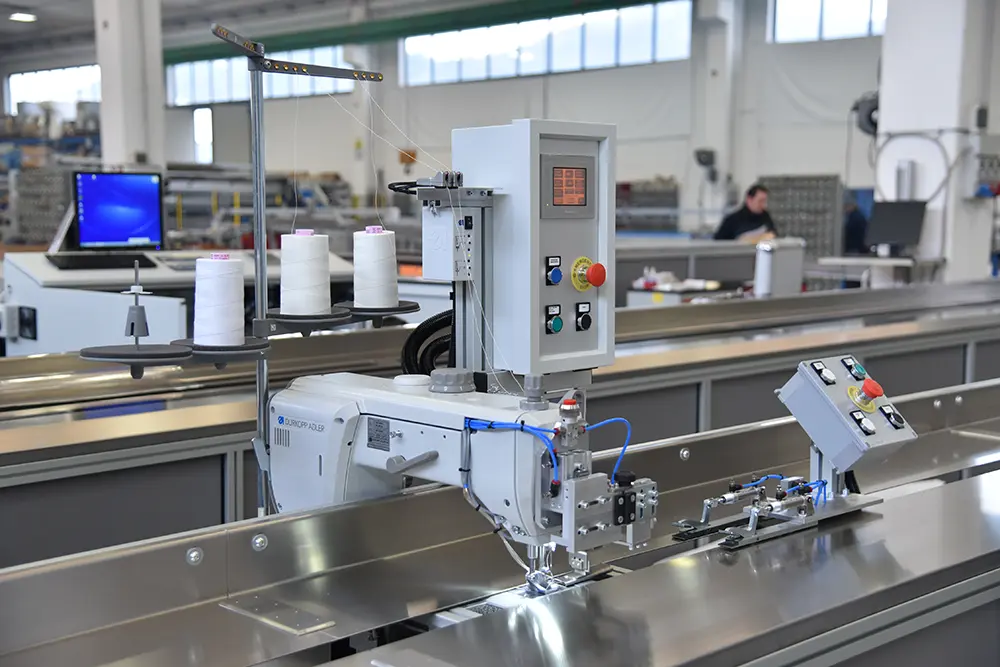

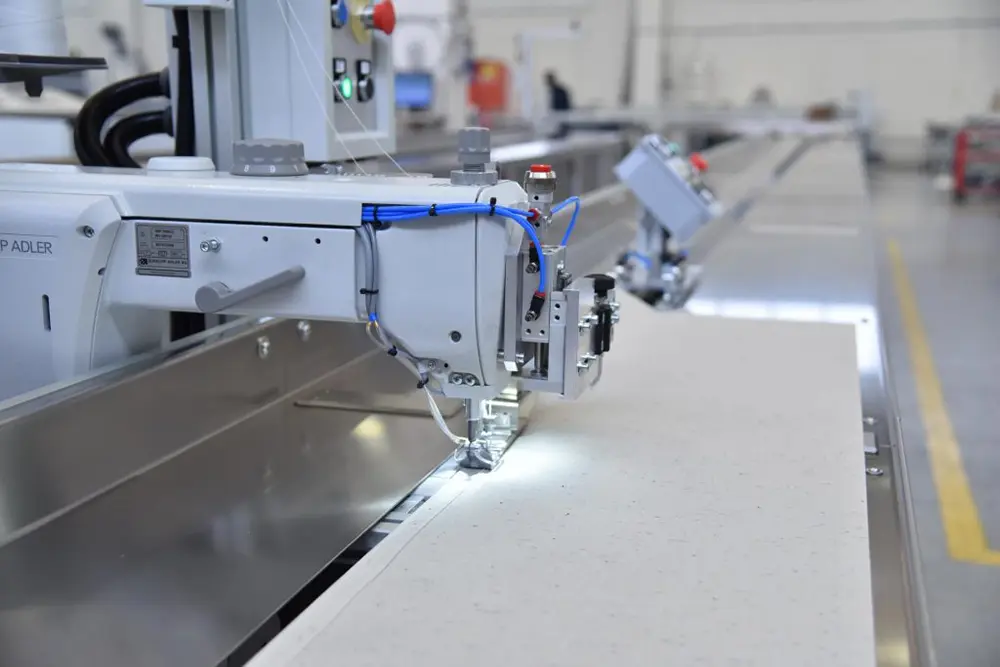

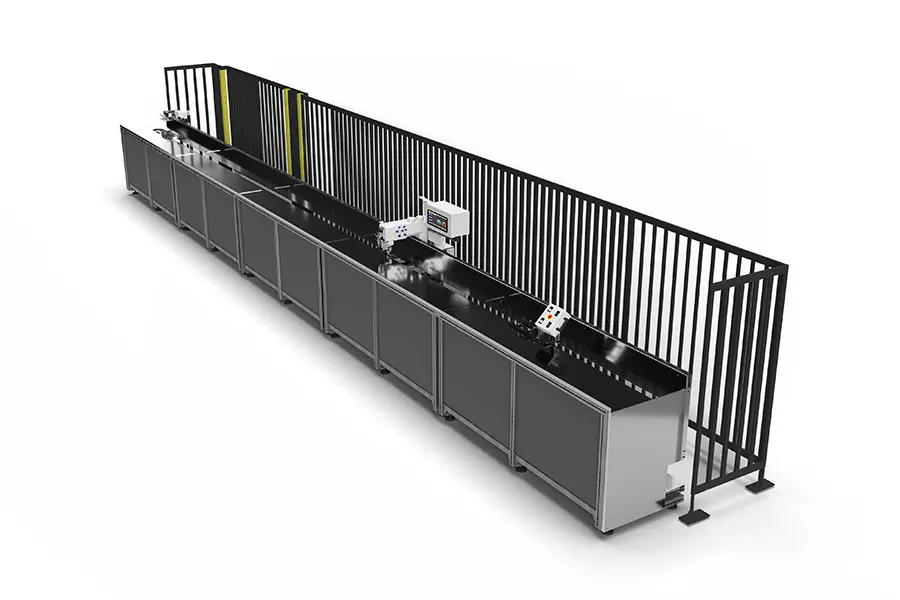

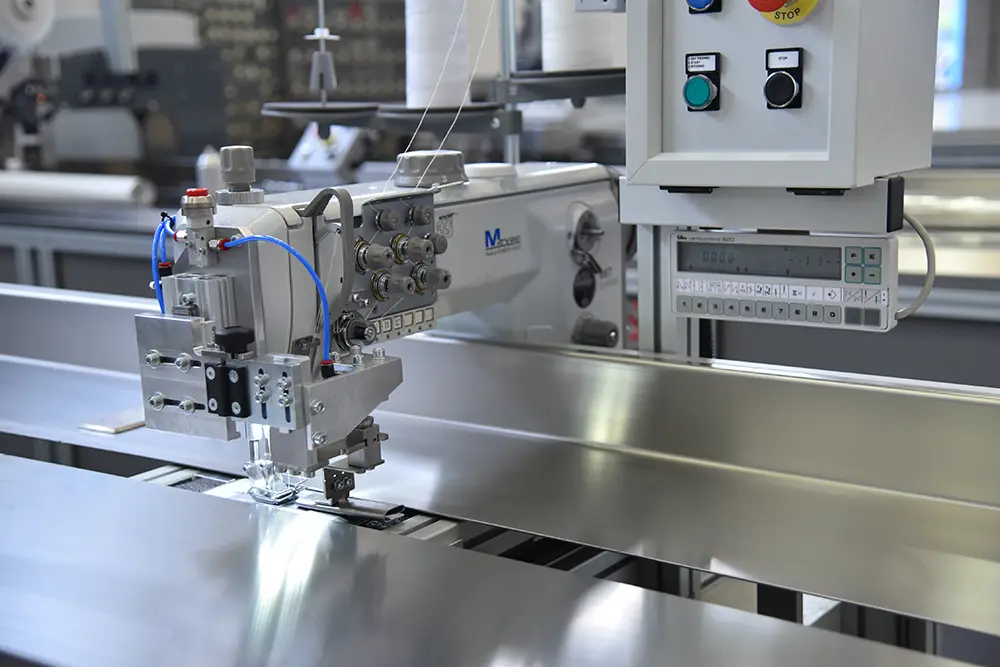

SM-100

Markisen Nähanlage

Automatische Nähanlage zum Zusammennähen und Säumen mit stationärer Stofflage und fahrbarer Nähmaschine. Vorteil: Deutlich geringerer Platzbedarf (fast 50%!), da kein Material „hinter“ der Nähmaschine ist. Standard – Nahtlänge 6m kann über Zusatzmodule beliebig erweitert werden.

Automatisch gesteuerter Materialfluss mit wartungsfreiem Antrieb, Schnellrücklauf, Wahlschalter für Schnell / Langsamlauf, programmierbaren Nähgeschwindigkeiten, Hand-Startschaltern, pneumatischen Stoffklammern zur Materialfixierung, Materialspannvorrichtung und penumatisches Schnellwechselsystem für Führungsapparate.

Standard – Nadelabstand 16mm (andere Abstände auf Anfrage)

Jetzt anfragen

Der Beitrag SM-100 erschien zuerst auf WDN Spezialmaschinen.

]]> Filterkragenschweißmaschine Ultraschall SO-20K-3 https://www.wdn-spezialmaschinen.de/filterkragenschweissmaschine-ultraschall-so-20k-3/ Fri, 22 Mar 2024 14:09:10 +0000 https://www.wdn-spezialmaschinen.de/?p=1154 Fertigungsanlage zum vollumfänglichen Ultraschall

Der Beitrag Filterkragenschweißmaschine Ultraschall SO-20K-3 erschien zuerst auf WDN Spezialmaschinen.

]]> .avia-section.av-av_section-145b1feb0851544cbbf655913f446668{ background-repeat:no-repeat; background-image:url(https://www.wdn-spezialmaschinen.de/wp-content/uploads/2024/03/bg.webp); background-position:50% 50%; background-attachment:scroll; }

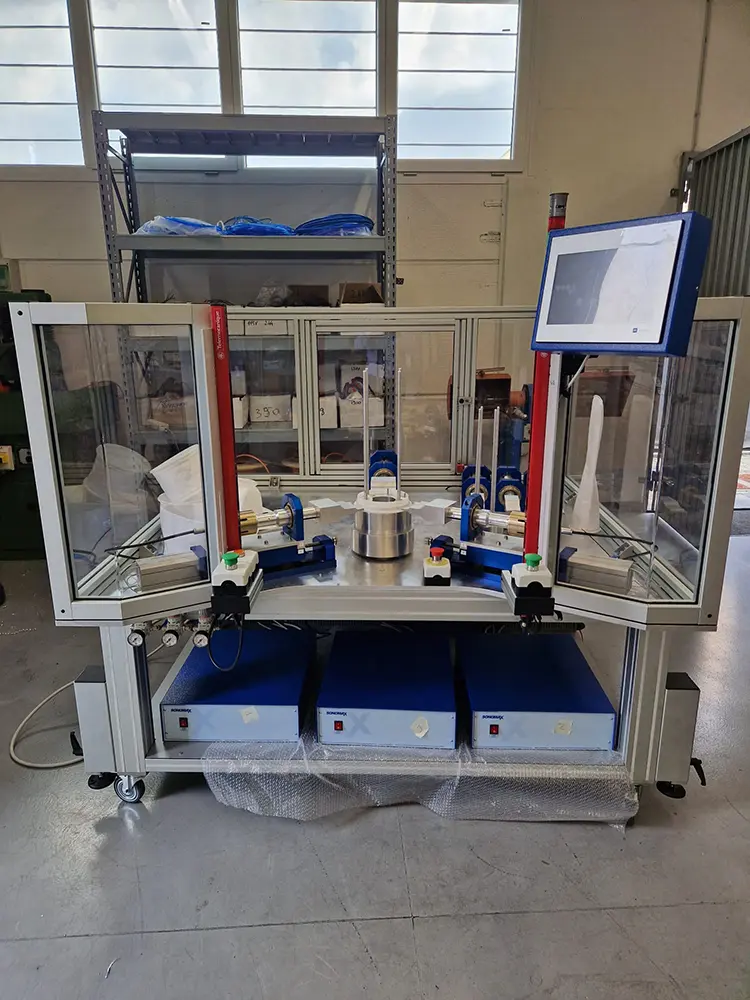

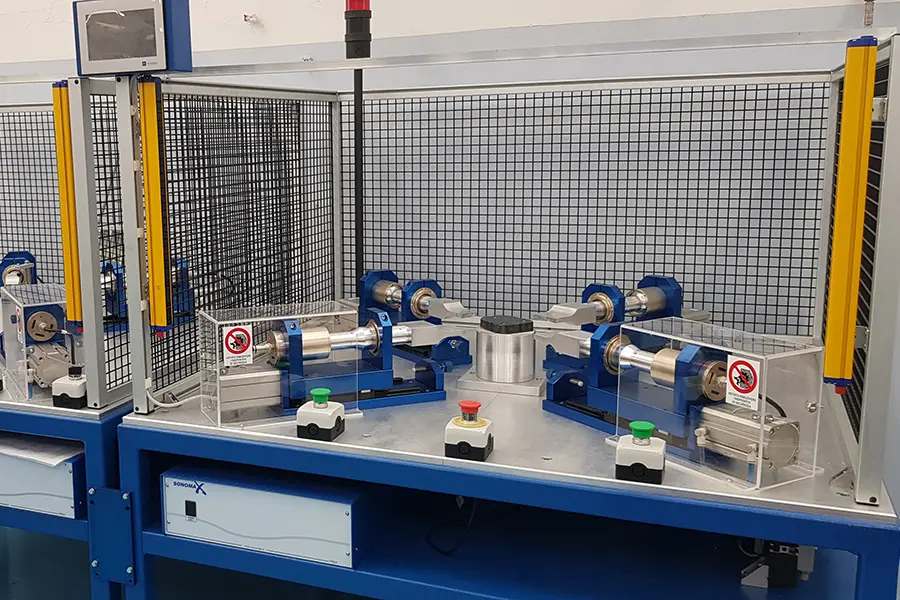

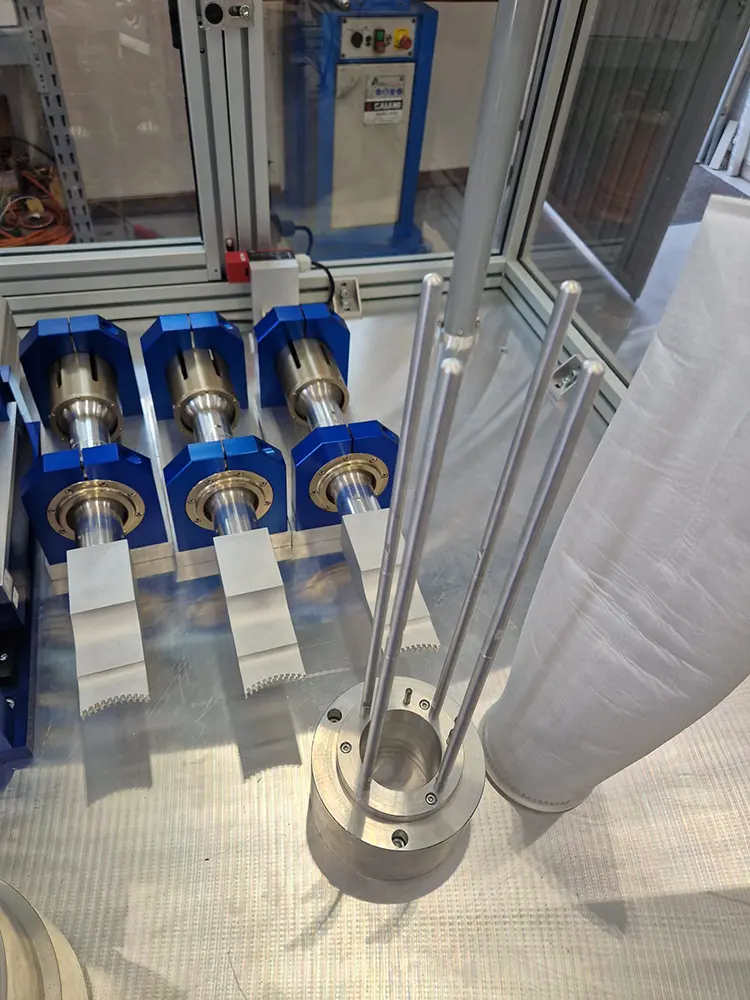

Filterkragenschweißmaschine Ultraschall SO-20K-3

Fertigungsanlage zum vollumfänglichen Ultraschall

Anschweißen von Filterbeuten an Kunststoffkragen. Standardmäßig lieferbar für Durchmesser von 120mm bis 180mm. Andere Größen auf Anfrage. Der gewünschte Durchmesser ist bei Bestellung anzugeben!

Die Anlage ist verfahrbar auf Rollen, von drei Seiten eingehaust und frontseitig gesichert durch Lichtschranken. Die Anlagenbedienung erfolgt über ein Touchscreen – Panel mit Rezeptverwaltung und grafischer Prozessvisualisierung sowie über Taster in Zweihandausführung. Die Speicherung der Tagesdaten ist per integriertem USB Laufwerk (16GB) möglich.

Die Schweißstation verfügt über 3 pneumatische Stempelsonotroden mit jeweils einem 20 kHz (230 Volt / 2.000 Watt) Ultraschallgenerator.

Jetzt anfragen

Der Beitrag Filterkragenschweißmaschine Ultraschall SO-20K-3 erschien zuerst auf WDN Spezialmaschinen.

]]> SM-321-SV Roll-to-Roll https://www.wdn-spezialmaschinen.de/sm-321-sv-roll-to-roll/ Wed, 20 Mar 2024 07:26:38 +0000 https://www.wdn-spezialmaschinen.de/?p=977 SolarEdge Rolle-zu-Rolle-Schneidemaschinen

Der Beitrag SM-321-SV Roll-to-Roll erschien zuerst auf WDN Spezialmaschinen.

]]> .avia-section.av-za95d-235a49fe28da62d29c8c6a1a90be9778{ background-repeat:no-repeat; background-image:url(https://www.wdn-spezialmaschinen.de/wp-content/uploads/2024/03/bg.webp); background-position:50% 50%; background-attachment:scroll; }

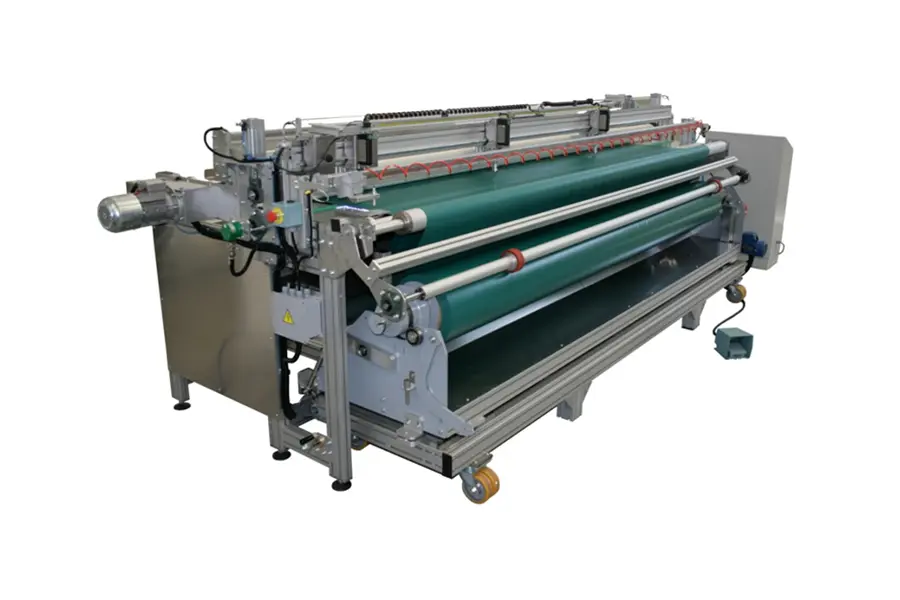

SM-321-SV Roll-to-Roll

SolarEdge Rolle-zu-Rolle-Schneidemaschinen

Um Herstellern das Schneiden von PVC-Platten mit einer hocheffizienten Maschine zum Einstiegspreis zu ermöglichen, haben wir die SM-321-SV eingeführt, eine sehr robuste Rolle-zu-Rolle-Fertigungslösung, die für die kontinuierliche Erstellung von X-Y-Mustern direkt von der Rolle konzipiert ist.

Der SM-321-SV ist einfach einzurichten und zu bedienen und ermöglicht es Kunden in einer Vielzahl von Branchen, PVC-beschichtete Textilien mit großer Präzision zu schneiden und zu markieren. Egal, ob Sie LKW-Vorhänge, Schwimmbad- oder andere Abdeckungen, Pergolen, Tunnel, Zelte und Überdachungen, Containment-Blasen, Industrietore oder Windschutzwände herstellen, die SM-321-SV schneidet und markiert mit kompromissloser Qualität und ermöglicht Ihnen die Herstellung hochprofessioneller Produkte.

Hauptmerkmale

  • Speziell entwickelt zum Schneiden von Weich-PVC direkt von der Rolle
  • Mehrere Messer für hochbelastbares Schneiden in X- und Y-Richtung
  • Mehrere Stifte zum Markieren in XC- und Y-Richtung
  • Solide industrielle Konstruktion
  • Einstiegspreis
  • Außergewöhnliche Produktivität
  • Einfach zu bedienen
  • Kontinuierliche Schneid- und Markierzyklen
  • Erstellung von sehr großen Formen auf begrenztem Raum
  • Höchste Qualität der Teile
Jetzt anfragen

Der Beitrag SM-321-SV Roll-to-Roll erschien zuerst auf WDN Spezialmaschinen.

]]> Sonomax SX40 https://www.wdn-spezialmaschinen.de/sonomax-sx40/ Wed, 20 Mar 2024 07:08:15 +0000 https://www.wdn-spezialmaschinen.de/?p=969 Ultraschall Handschneider

Der Beitrag Sonomax SX40 erschien zuerst auf WDN Spezialmaschinen.

]]> .avia-section.av-pc22x-1f75a24df4601396bea61f3d2d5815ec{ background-repeat:no-repeat; background-image:url(https://www.wdn-spezialmaschinen.de/wp-content/uploads/2024/03/bg.webp); background-position:50% 50%; background-attachment:scroll; }

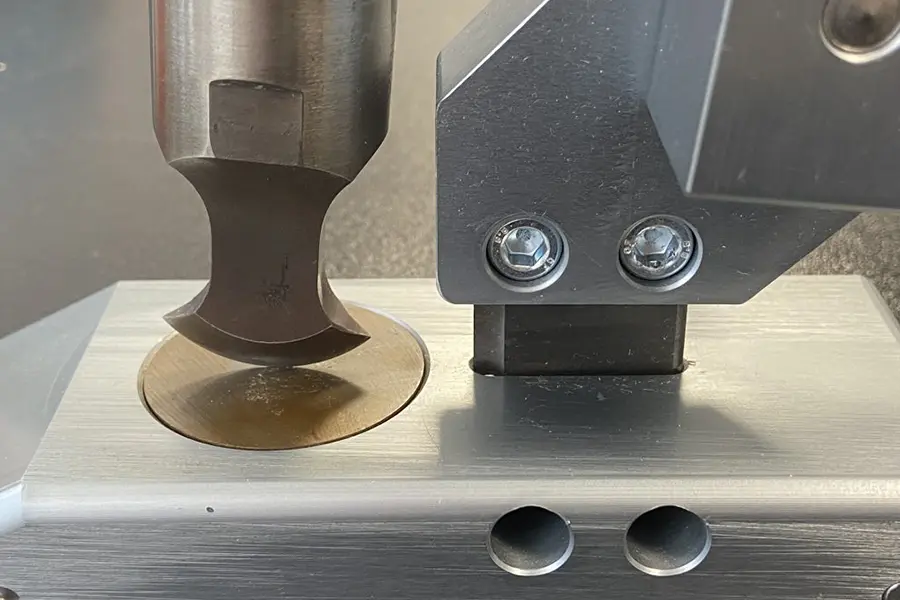

Sonomax SX40

Ultraschall Handschneider

Sonomax SX40 Basis Kit 500W, 40KHz

Wahlweise mit Linearschneidwerkzeug, für lineare Schnitte oder Freihandwerkzeug (Plastikgriff) für Freihandschnitte

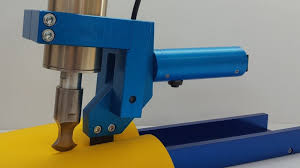

Linearschneidwerkzeug
(Frequenzen: 30-40 kHz)

Die manuelle Schneidestruktur ist ideal für den linearen Schnitt. Sie ist so konzipiert, dass sie in einer Schiene in die gewünschte Richtung gleitet, ohne Druck auf das Textil auszuüben.
Die Struktur ist bereits gespannt, eingestellt und es ist nicht notwendig, spezifische Vorschriften zu machen.

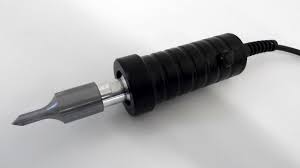

Freihandwerkzeug
(Frequenzen: 30-40 kHz)

Perfekt zum Schneiden in Kurven- und Freistilform oder nach einer umrissenen Form.
Wird verwendet, indem man den Handgriff leicht über das Textil laufen lässt.

Jetzt anfragen

Der Beitrag Sonomax SX40 erschien zuerst auf WDN Spezialmaschinen.

]]> Calanda K430 https://www.wdn-spezialmaschinen.de/calanda-k430/ Wed, 20 Mar 2024 07:04:01 +0000 https://www.wdn-spezialmaschinen.de/?p=960 Gurt-Ablänggerät (Kaltschnitt)

Der Beitrag Calanda K430 erschien zuerst auf WDN Spezialmaschinen.

]]> .avia-section.av-qj8uw-46f4b14957a5458524112b73fd39c800{ background-repeat:no-repeat; background-image:url(https://www.wdn-spezialmaschinen.de/wp-content/uploads/2024/03/bg.webp); background-position:50% 50%; background-attachment:scroll; }

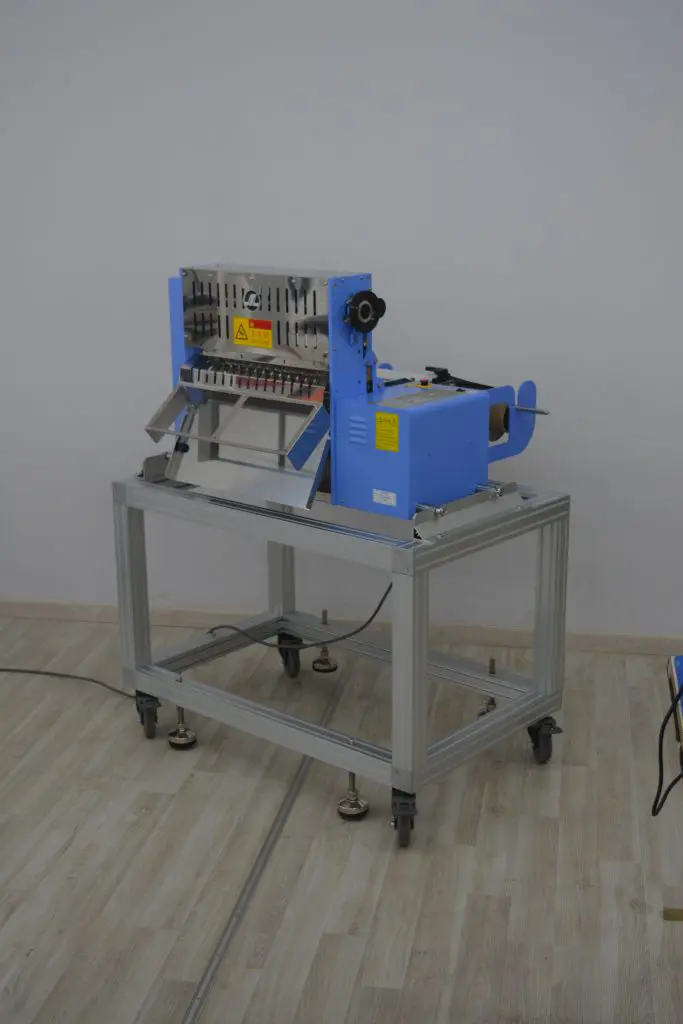

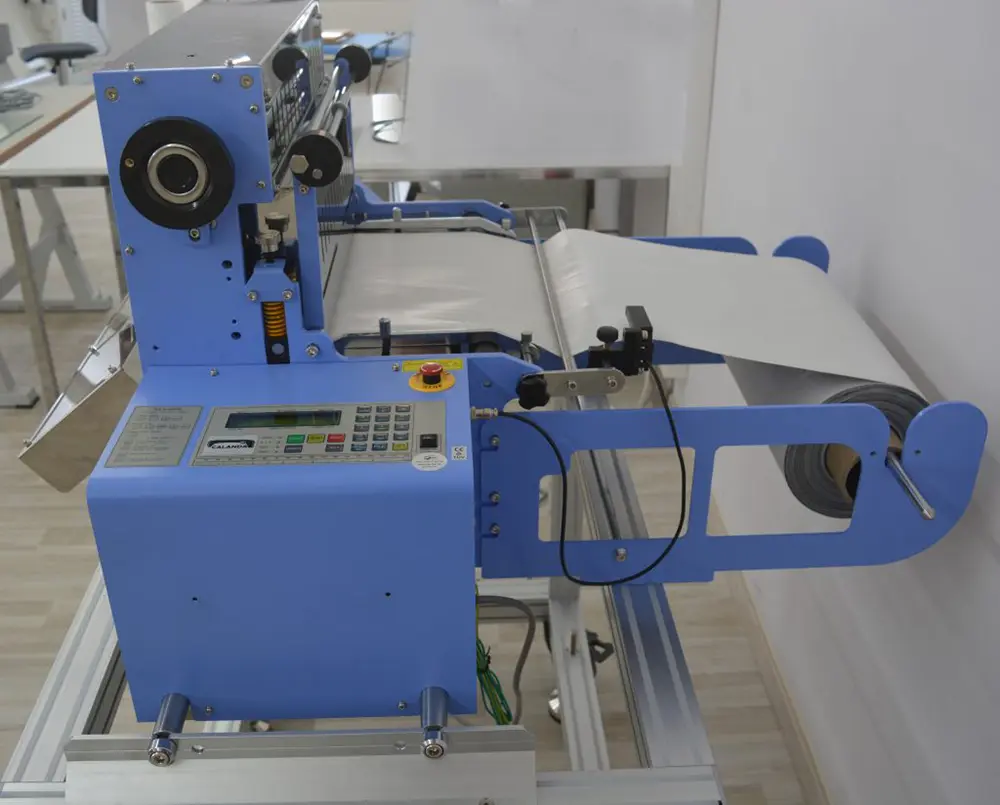

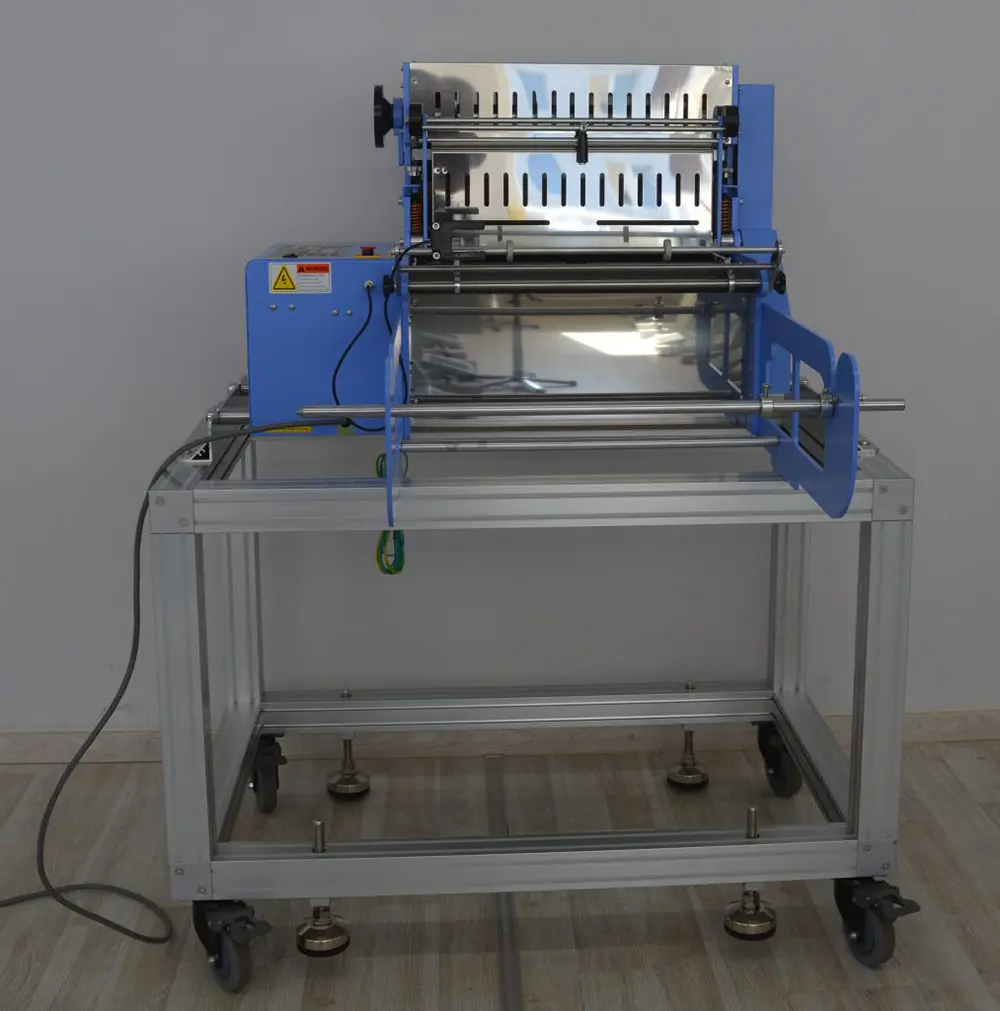

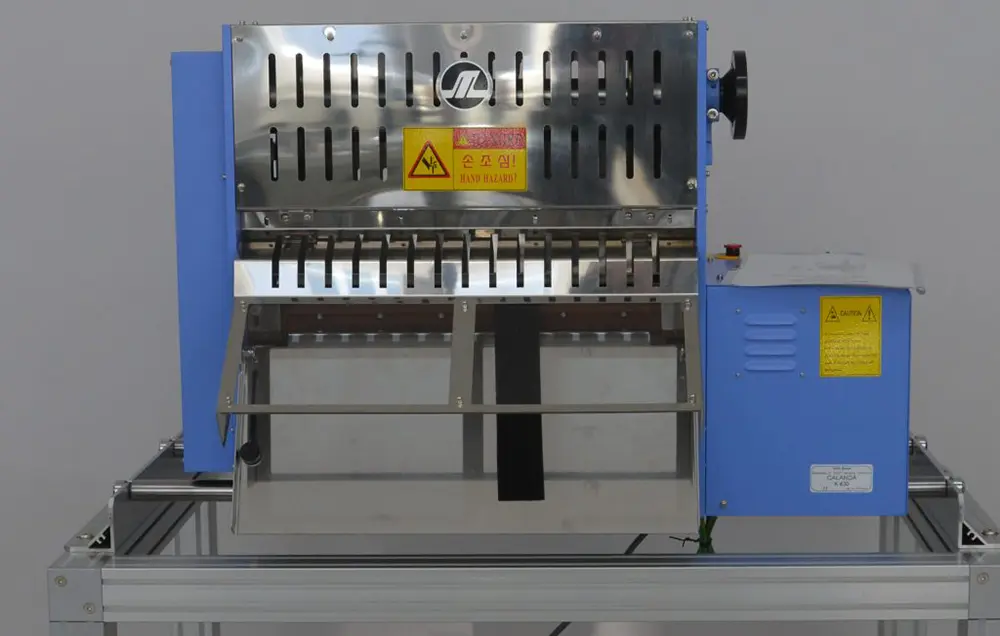

Calanda K430

Gurt-Ablänggerät (Kaltschnitt)

Ablänggerät mit integrierter Rollenaufnahme zum automatischen rechtwinkeligen Ablängen von schweren Gurtbändern, Riemen, Gewebebändern, Schnürren etc. mittels Kaltschnitt mit einer maximalen Breite von 400mm.

Das Gerät verfügt über eine einfache Einstellmöglichkeit für Soll – Stückzahl, gewünschte Länge , Schneidgeschwindigkeit und Schnitthäufigkeit sowie über integrierte zusätzliche Anzeigen für Ist – Gesamtstückzahl, Status der Ein- und Ausgänge, Tasten für manuellen Vorschub und Reversierung, eine Materialenderkennung mit Auto – Stopp – Funktion und einen NOT-AUS Taster.
Anwendungsbereich: Klett- & Flauschband, Gürtelschlaufen, Schnur, Kordeln, Filtermaterial etc.

Jetzt anfragen

Der Beitrag Calanda K430 erschien zuerst auf WDN Spezialmaschinen.

]]> Moduline https://www.wdn-spezialmaschinen.de/moduline/ Tue, 19 Mar 2024 08:02:18 +0000 https://www.wdn-spezialmaschinen.de/?p=713 Maßgeschneiderte Schweißmaschinen

Der Beitrag Moduline erschien zuerst auf WDN Spezialmaschinen.

]]> .avia-section.av-1dzp4p-d9017d9898ccf76bd288d87892d11453{ background-repeat:no-repeat; background-image:url(https://www.wdn-spezialmaschinen.de/wp-content/uploads/2024/03/bg.webp); background-position:50% 50%; background-attachment:scroll; }

Moduline

Maßgeschneiderte Schweißmaschinen

Bei Miller Weldmaster entwirft das Expertenteam von Ingenieuren kundenspezifische Schweißanlagen, die sorgfältig auf Ihre spezifischen Produktionsanforderungen abgestimmt sind. Wir arbeiten eng mit Ihnen zusammen, um Ihre Herausforderungen und Produktionsziele zu erkennen und zu verstehen.

Mit über 250 automatisierten Maschinen weltweit können wir auf eine lange Geschichte zurückblicken. Unsere maßgeschneiderten Lösungen bieten eine breite Palette an Möglichkeiten.

Ganz gleich, ob Sie maßgeschneiderte Schweißlösungen für die Textilindustrie, die Automobilindustrie oder die Produktion von Schlauchbooten benötigen, unsere maßgeschneiderten automatisierten Schweißmaschinen können Ihnen helfen, Ihre Fertigungsziele zu erreichen. Wir sind stolz darauf, fortschrittliche Lösungen anbieten zu können, die sich nahtlos in Ihre Arbeitsabläufe einfügen, die Produktivität steigern und Ihren Gewinn erhöhen.

Jetzt anfragen
Schweißen von Schildern, Bannern & WerbetafelnSchweißen von Zelten und AbdeckungenSchweißen von Geoliner, Geotextilien & GeomembranenSchweißen von Poolabdeckung & Folien

Automatisiertes Schweißen von Schildern, Bannern und Werbetafeln



Automatisiertes Schweißen von Zelten und Abdeckungen



Automatsiertes Schweißen von Geoliner, Geotextilien und Geomembranen



Automatsiertes Schweißen von Poolabdeckung und Folien



Der Beitrag Moduline erschien zuerst auf WDN Spezialmaschinen.

]]> T300 Extreme Filter Line https://www.wdn-spezialmaschinen.de/t300-extreme-filter-line/ Tue, 19 Mar 2024 07:11:03 +0000 https://www.wdn-spezialmaschinen.de/?p=673 Filterschläuche und Filterbeutel

Der Beitrag T300 Extreme Filter Line erschien zuerst auf WDN Spezialmaschinen.

]]> .avia-section.av-2s8pbt-1c2bb4646eb2554b8f87c9520767890b{ background-repeat:no-repeat; background-image:url(https://www.wdn-spezialmaschinen.de/wp-content/uploads/2024/03/bg.webp); background-position:50% 50%; background-attachment:scroll; }

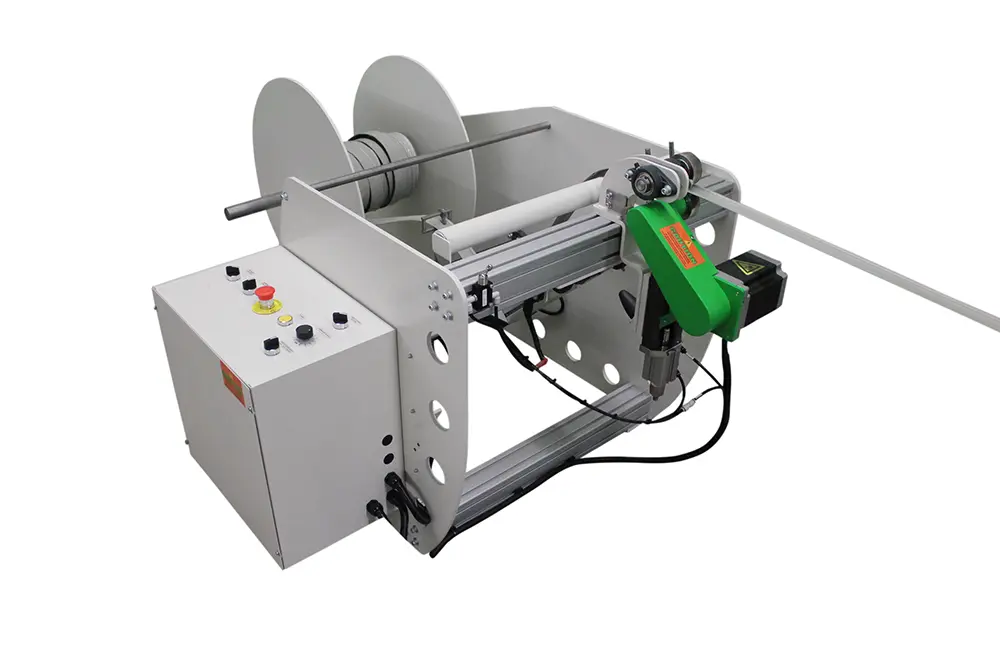

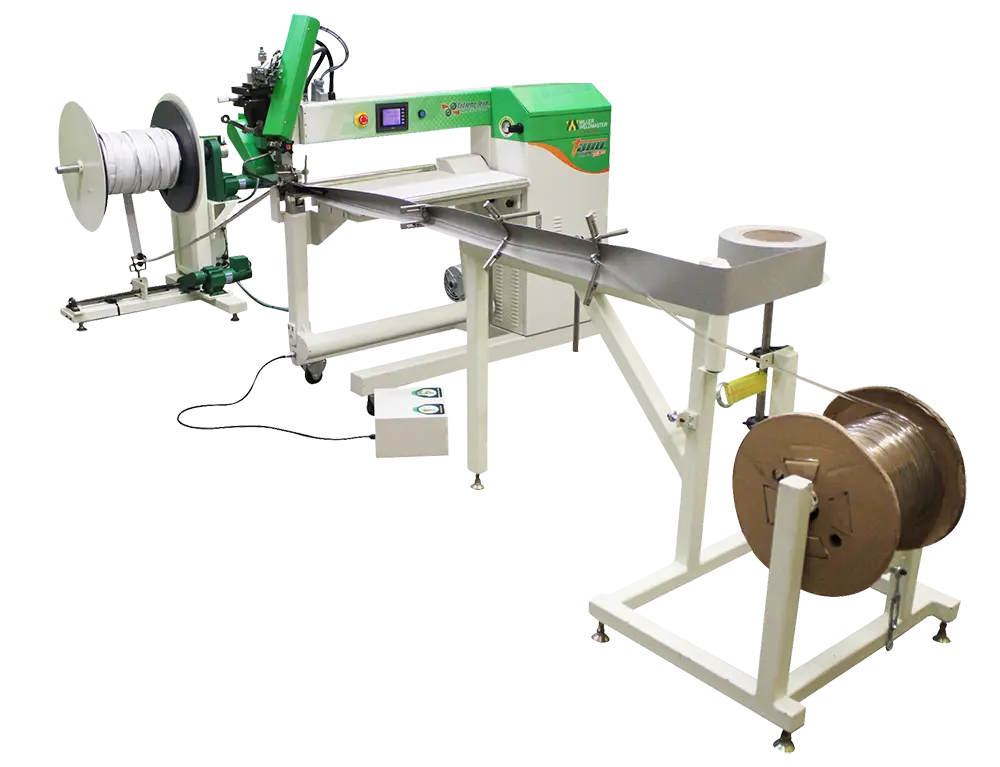

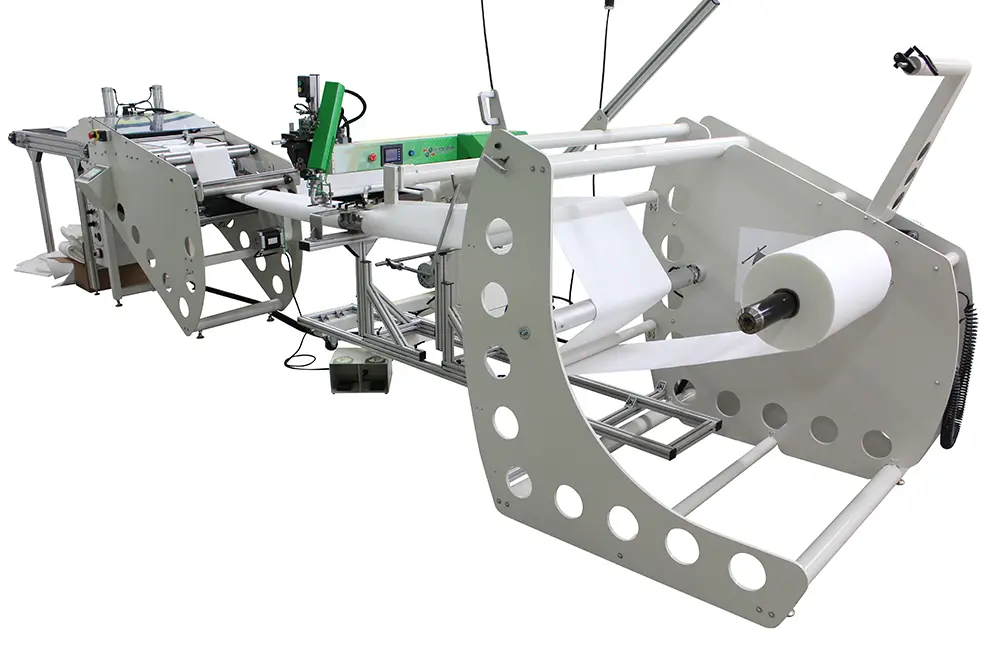

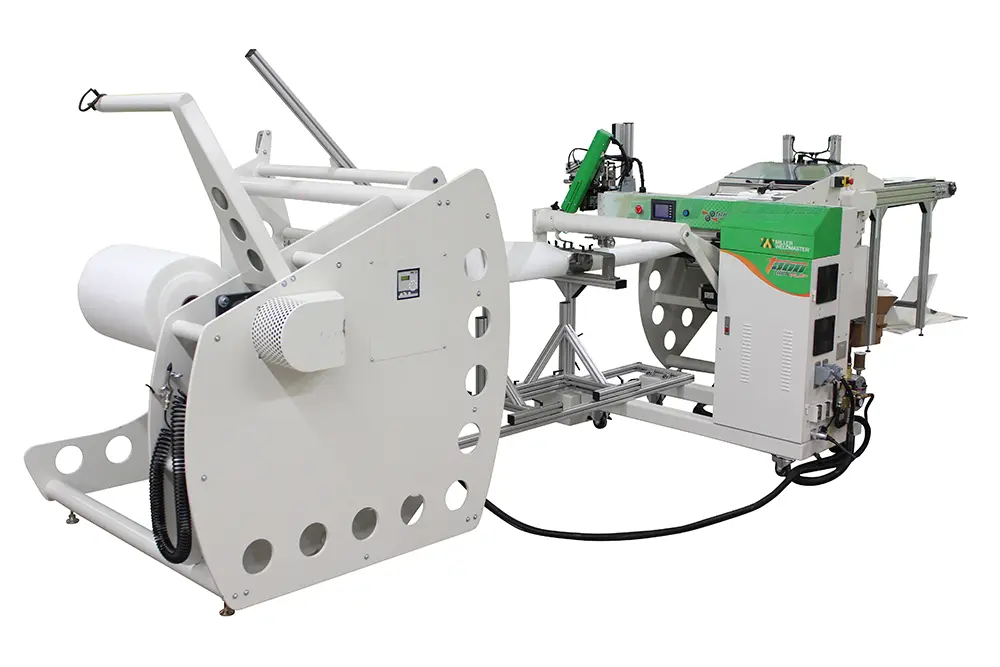

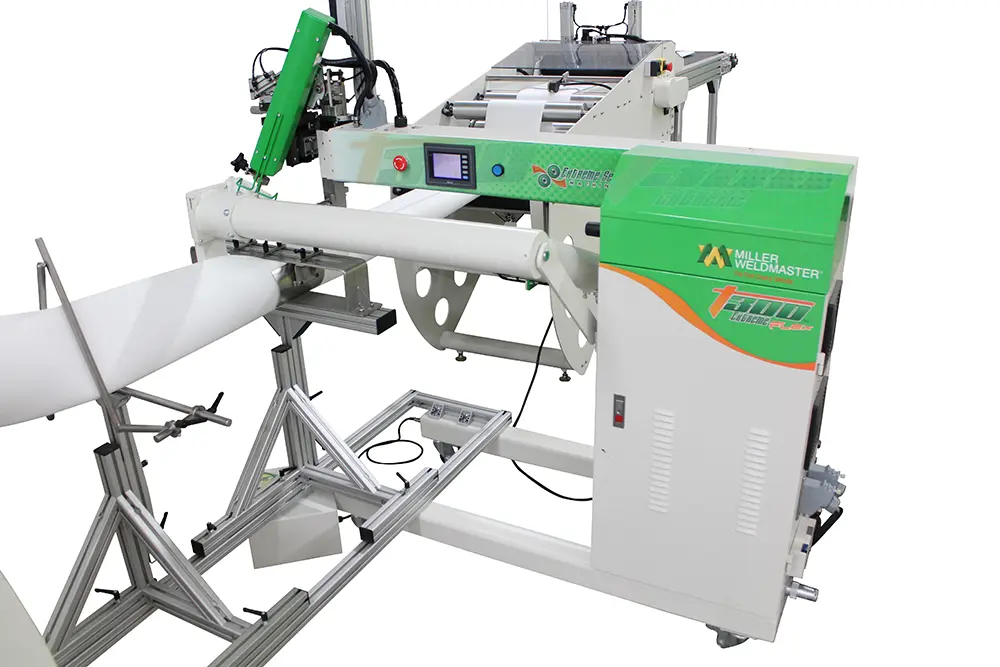

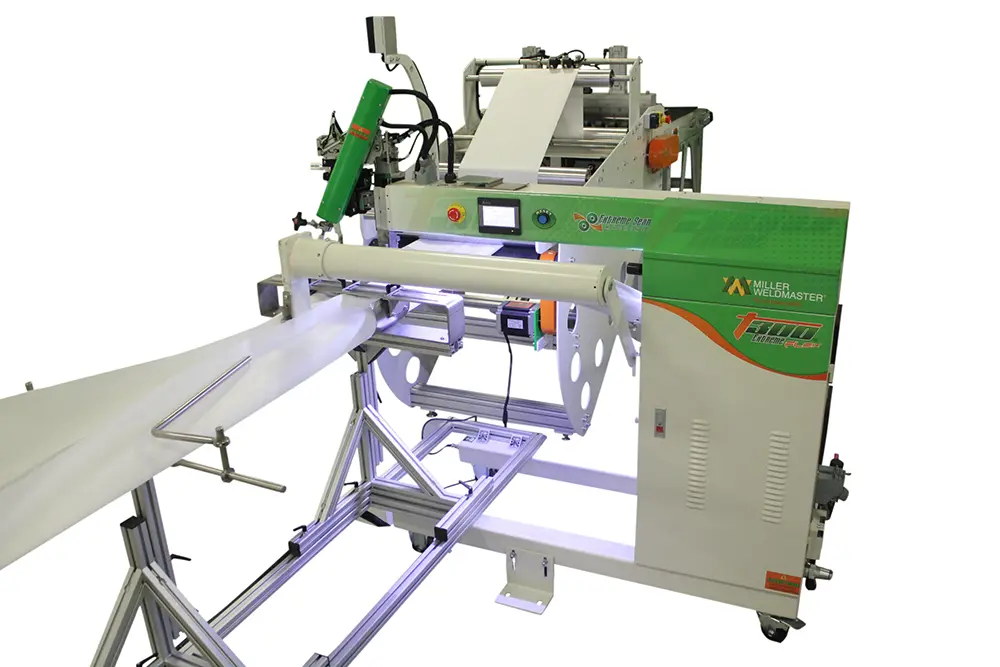

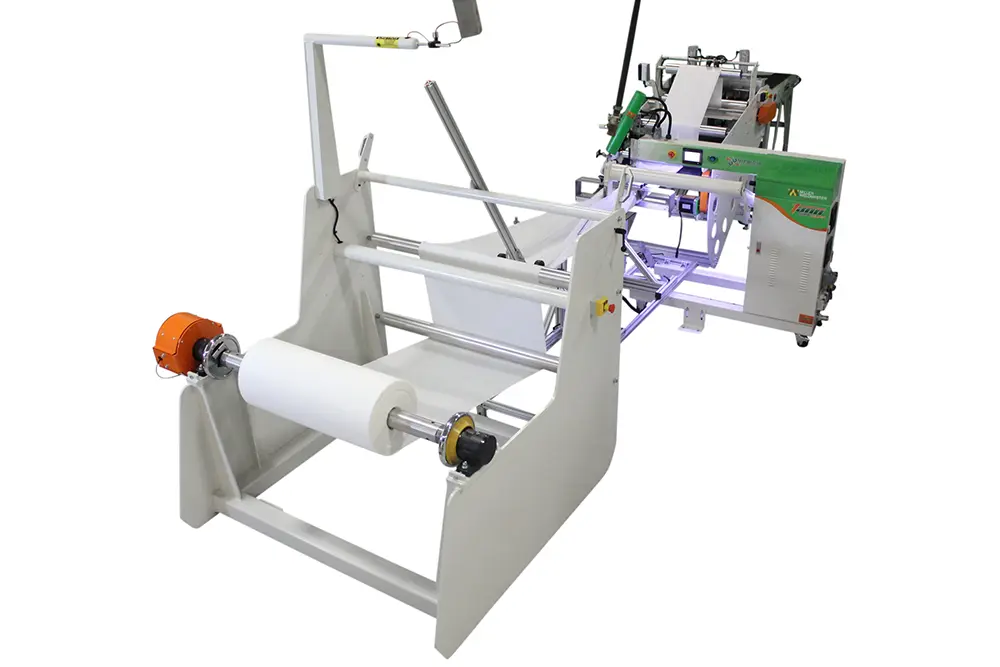

T300 Extreme Filter Line

Filterschläuche und Filterbeutel

Die automatisierte Filterproduktion war noch nie so einfach. Vom Nähen bis zum Schweißen mit Heißluft oder Impuls, es gibt eine Lösung, die Ihren Produktionsanforderungen entspricht. Diese Maschinen sind auf Präzision und Kontinuität ausgelegt, um den Ausstoß an hochwertigen Filteranwendungen zu erhöhen.

Beim Heißluft- oder Impulsschweißen, Ihren Filtern, werden die beiden Schichten ohne Klebeband oder chemische Bindemittel zusammengeschweißt. Dabei werden die Prinzipien von Hitze, Geschwindigkeit und Druck genutzt, um eine perfekte Schweißnaht zu erzielen. Welche Lösung Sie wählen, hängt ausschließlich von Ihren spezifischen Bedürfnissen ab.

Miller Weldmasters automatisierte Filterschweißmaschinen bieten:

  • Vielseitigkeit für verschiedene Anwendungen
  • Hochgeschwindigkeitsproduktion für mehr Leistung

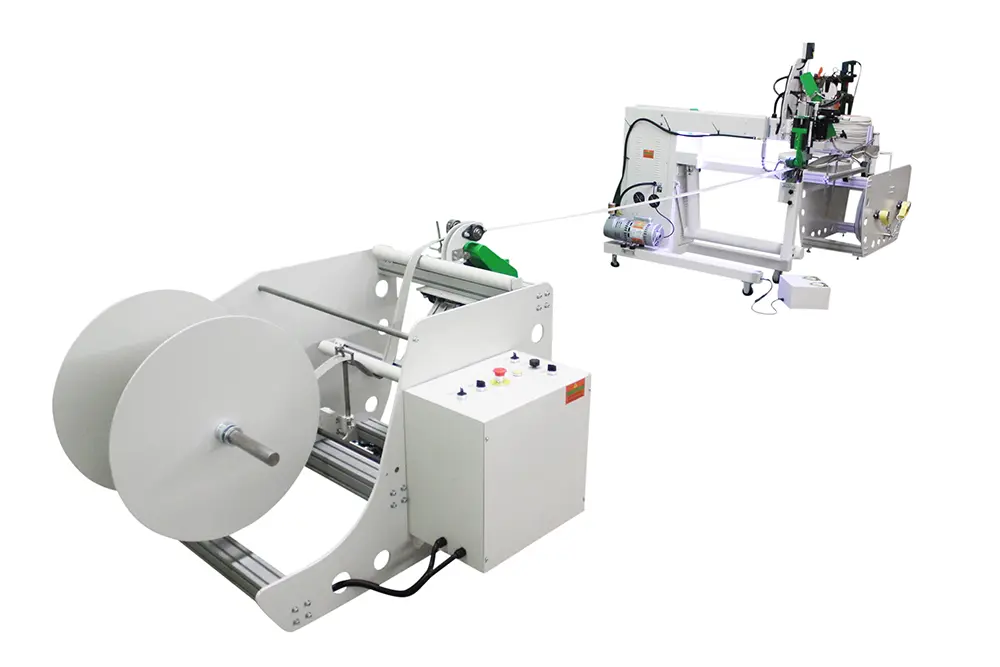

  • Individuelle Anpassung durch Anbringen von Keder, Schweißüberlappungen, Säumen, Taschen, Seil und Saum, Zuschnitt und mehr
  • Fähigkeit, mehrere Rollen mit gleicher oder unterschiedlicher Dicke gleichzeitig zu verschweißen
Jetzt anfragen
Ultraschall-Radiusschweißen & -schneidenFilterbeutel und FilterschläucheEinlagige Filterschläuche Schweißen und NähenFilterproduktion mit Auto Pull & Sweep

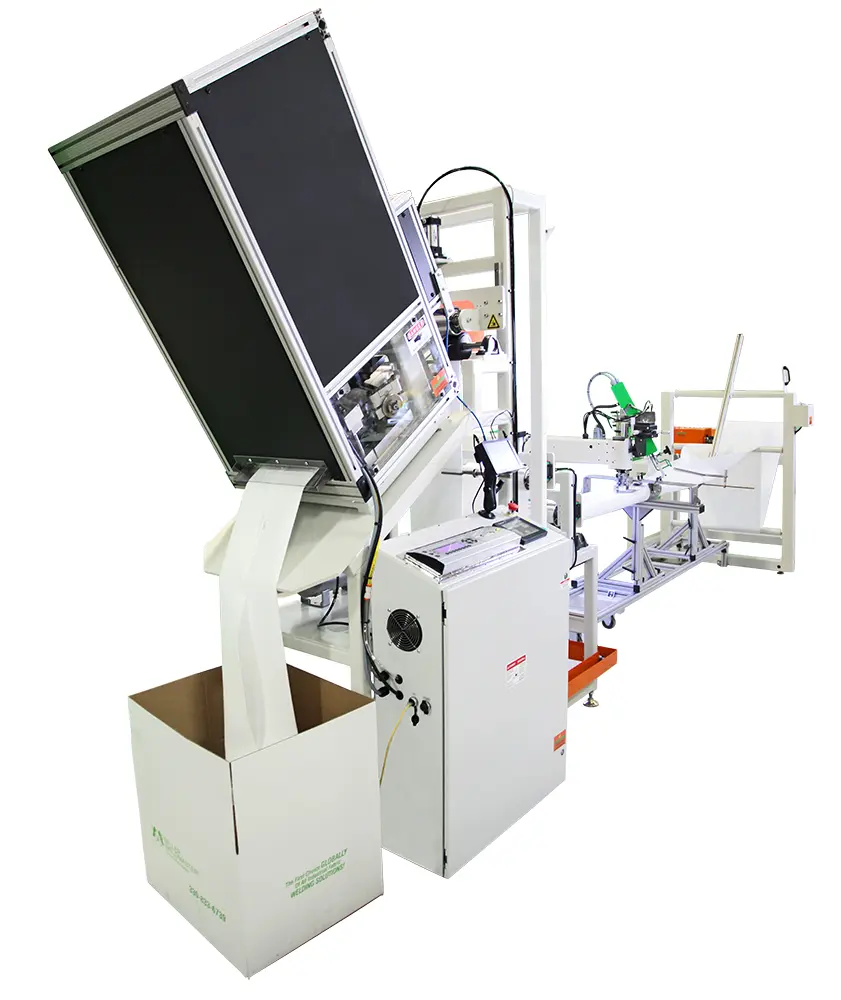

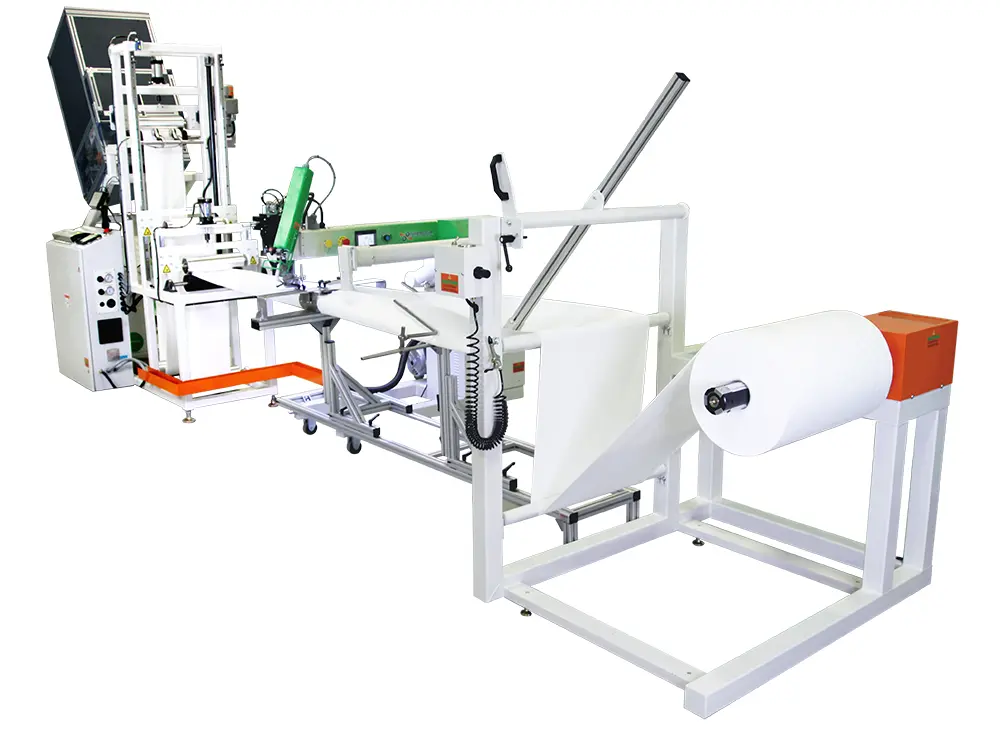

Automatisierte Filterschläuche mit Ultraschall-Radiusschweißen und -schneiden



Automatisierte Produktion von Filterbeuteln und Filterschläuchen

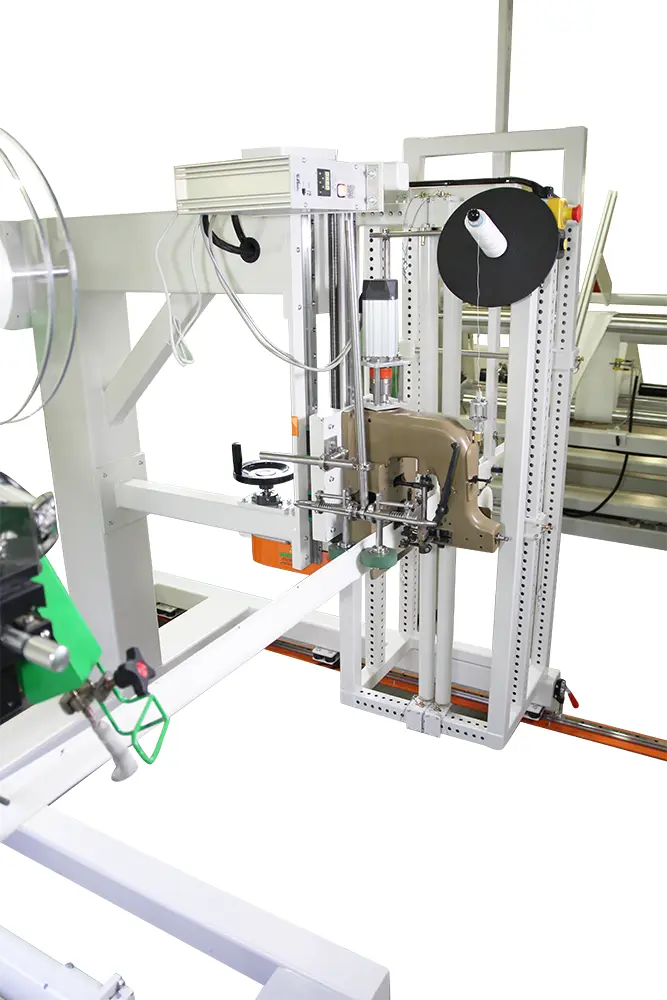

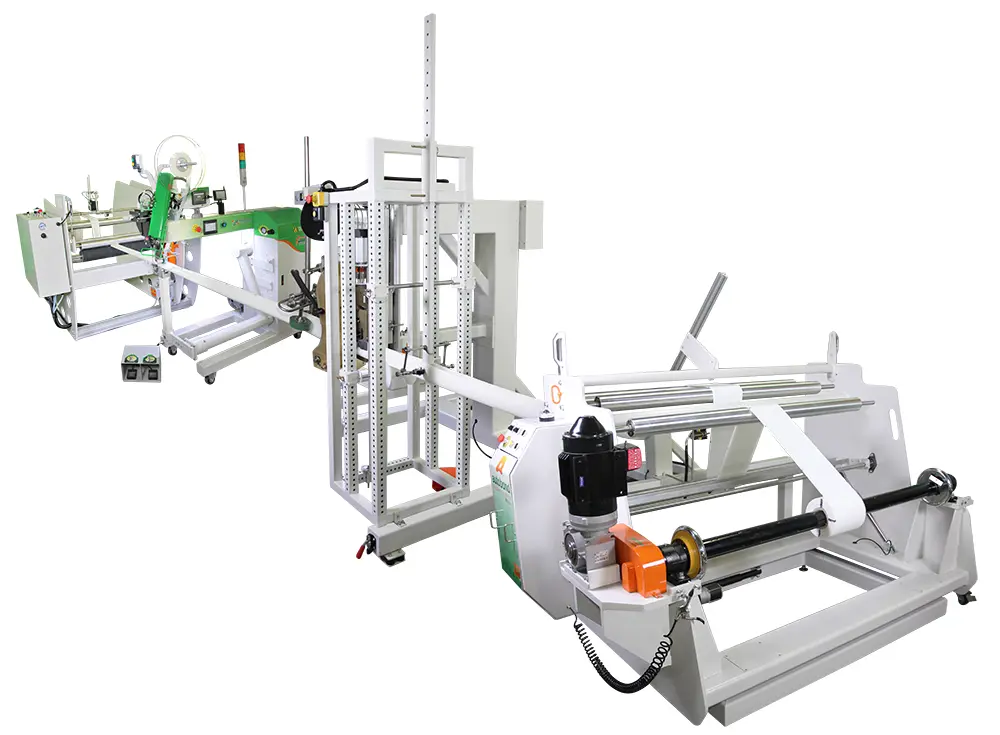

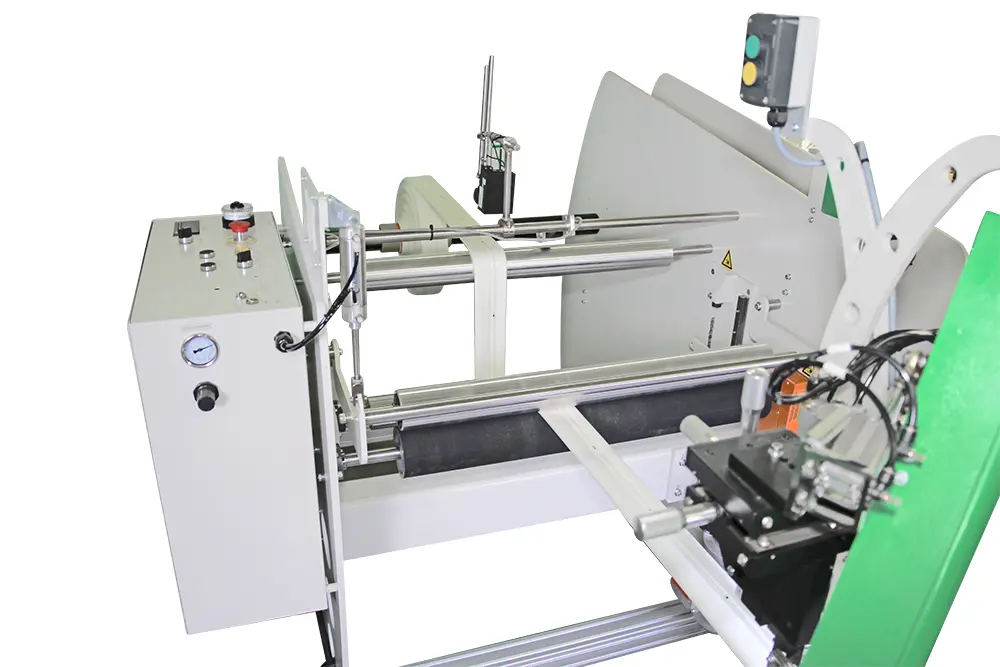

Einlagige Filterschläuche Schweißen und Nähen

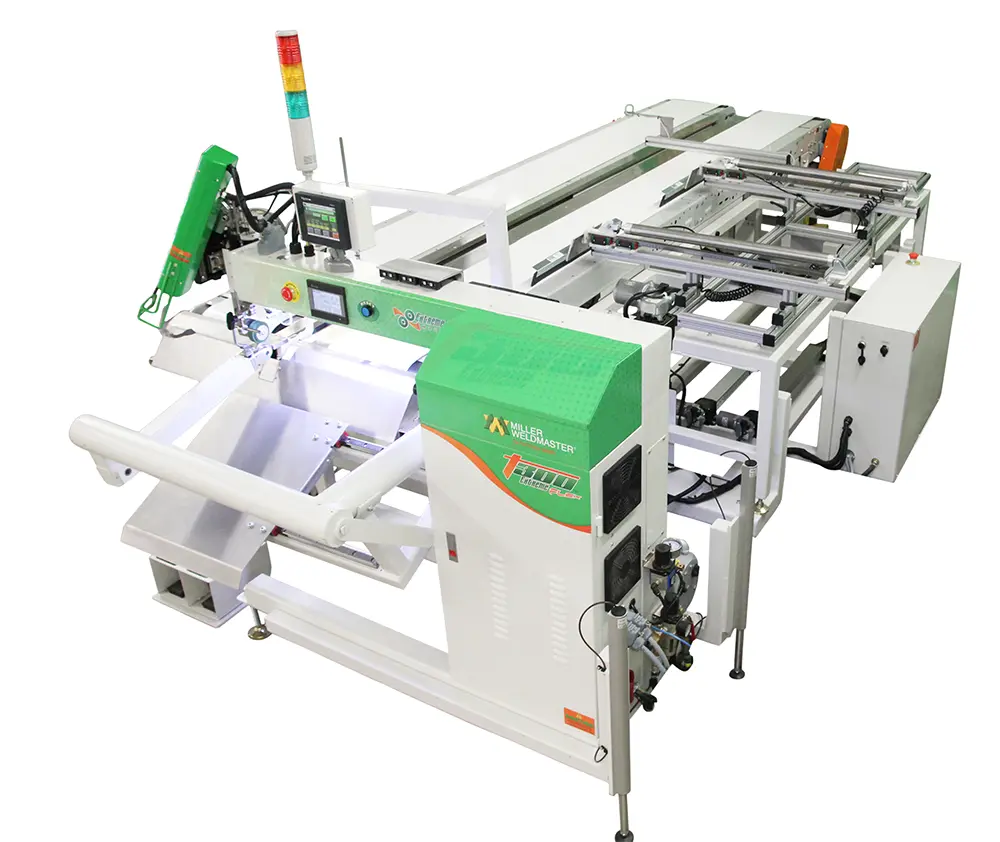

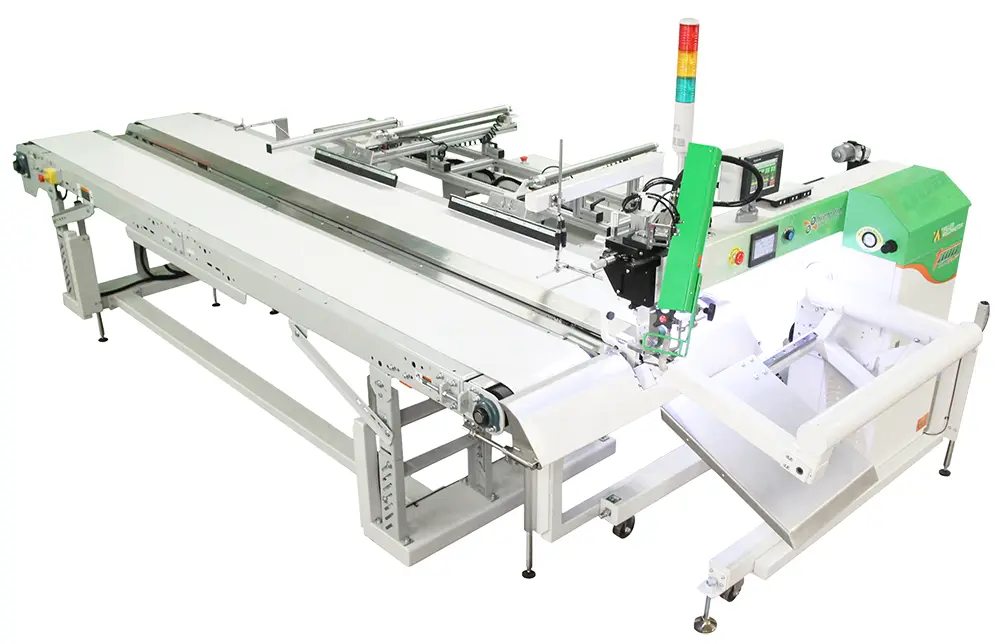

Filterproduktion mit Auto Pull & Sweep



Der Beitrag T300 Extreme Filter Line erschien zuerst auf WDN Spezialmaschinen.

]]> SM-321 https://www.wdn-spezialmaschinen.de/sm-321/ Sun, 17 Mar 2024 08:35:22 +0000 https://www.wdn-spezialmaschinen.de/?p=836 Produktion von LKW-Vorhängen, Vandalismusschutzvorhängen & LKW-Dächern

Der Beitrag SM-321 erschien zuerst auf WDN Spezialmaschinen.

]]> .avia-section.av-oih5w-c2d8e58cdba37e50f9115f7dbedac814{ background-repeat:no-repeat; background-image:url(https://www.wdn-spezialmaschinen.de/wp-content/uploads/2024/03/bg.webp); background-position:50% 50%; background-attachment:scroll; }

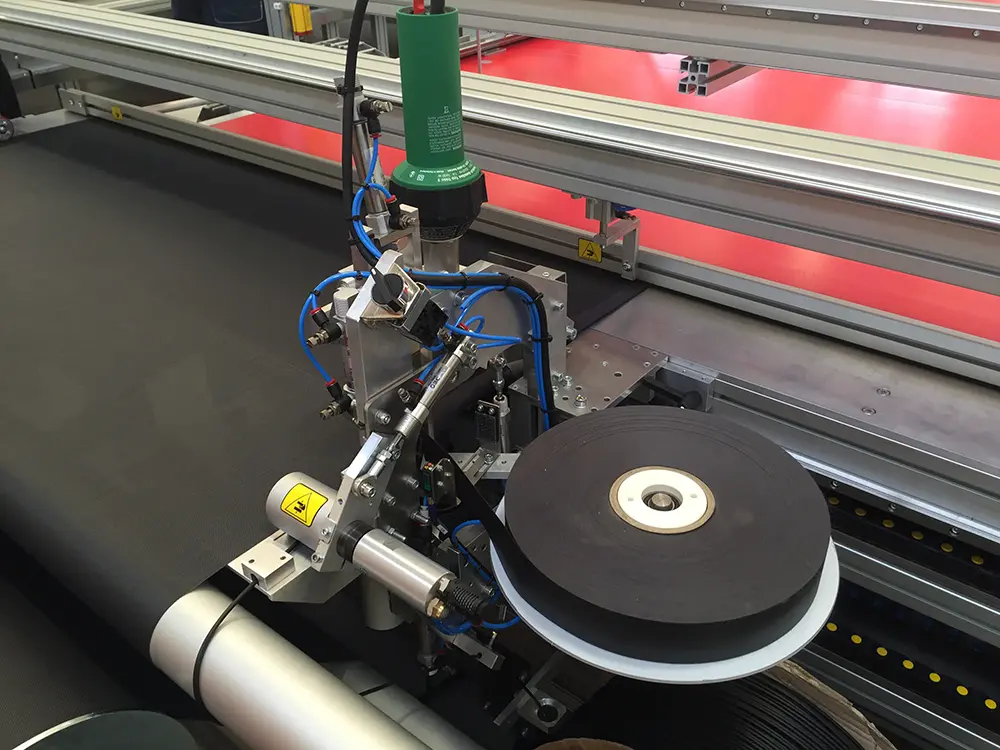

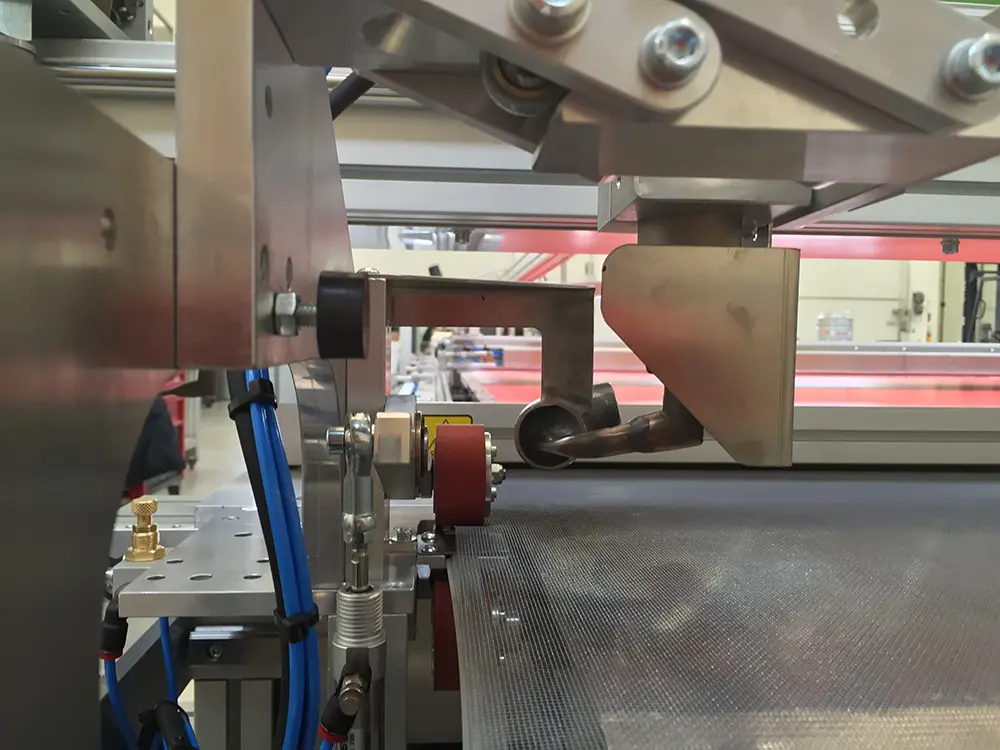

SM-321

Vollautomatische Produktion von LKW-Vorhängen, Vandalismusschutz­vorhängen und LKW-Dächern

Die SM-321-HA ist eine digital gesteuerte Schweißstation mit mehreren Werkzeugen und Förderband für die vollautomatische und kontinuierliche Produktion von LKW-Vorhängen, Vandalismusschutzvorhängen und LKW-Dächern. Die SM-321-HA ist das Ergebnis von mehr als einem Jahrzehnt Erfahrung in der Entwicklung und dem Bau von Hochleistungs-Schweiß- und Schneidemaschinen für die Verarbeitung von PVC-beschichteten Textilien und stellt einen Wendepunkt in der LKW-Planenindustrie dar.

Die SM-321-HA reduziert die für die Herstellung einer LKW-Plane benötigte Zeit drastisch von mehreren Mannstunden auf 20 Minuten oder weniger. Seit ihrer Einführung im Jahr 2010 wurde die Maschine kontinuierlich weiterentwickelt und ist heute eine äußerst effiziente, sehr präzise Fertigungslösung für hochwertige LKW-Planen.

Die SM-321-HA kann direkt von der Jumbo-Rolle produzieren oder einzelne vorbedruckte oder vorgeschnittene PVC-Paneele verarbeiten und ermöglicht es Herstellern, Vorhänge und Dächer von höchster Qualität zu produzieren. Dank speziell entwickelter, benutzerfreundlicher Softwareprogramme sind für die Bedienung dieser Maschine keine besonderen Kenntnisse erforderlich.

Jetzt anfragen

Der Beitrag SM-321 erschien zuerst auf WDN Spezialmaschinen.

]]>
